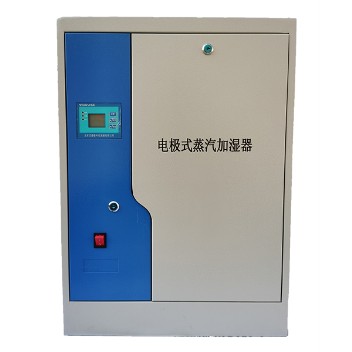

电极加湿器

• 产品简介

一、电极加湿器工作原理

  电极子产生运动,由于离子运动相互磨擦产生热,水汽化为蒸汽.加湿量的大小取决于加湿桶内水位高低,即电极棒浸入水中的深度(或面积),水蒸汽经由加湿分布管均匀分布于空调箱或风管中,被空气吸收而达到加湿的目的。



二、电极加湿器工作过程

  1.蒸汽的产生

 当需要加湿时,主电源接触器向电极棒提供电压,主控板开启进水电磁阀,水从底部通过注水杯和注水软管进入电极罐;当电极棒和水接触时便产生电流,最终使水加热并转化成蒸汽.电极棒和水接触的面积越多,产生的电流越大,热量就越多。

 当达到所需要的蒸汽量时,进水电磁阀关闭.由于蒸发或排水引起水位下降,蒸汽量低于一定的百分率,进水电磁阀便会开启,进行补水,直至达到所需要的蒸汽量。

 若所需加湿量减少时,进水电磁阀会即时关闭(即使当时是开启的),而排水电磁阀会开启,直至达到所需要的蒸汽量。

 2.控制

 主控板上的微处理器,通过检测加热电流，使进水、排水电磁阀动作，持续地控制蒸汽的产量。

 3.水位控制

 加湿罐中的高水位传感器检测到水位时,进水电磁阀即时关闭。

 4.排水系统

 由于蒸发过程中,水中的矿物质会增多,水的导电性也增加.如果矿物质继续增加,加热电流就会增大,若矿物质超过一定水平, 就会引起加湿器工作异常,则需要更换加湿罐中的水,此时进水电磁阀和排水电磁阀同时开启,在预定的排水时间后,排水电磁阀才关闭,进水电磁阀继续工作直到使加湿罐中的水达到高水位。

三、电极加湿器使用条件

 1.环境温湿度:温度0∽40℃  相对湿度<80%RH。

 2.供水水质:洁净自来水或软化水,电导率介于125∽1250µs/cm(注:电极加湿器不可以使用去离子水、纯净水或蒸馏水)。

 3.供水压力:0.1∽1.0MPa。

 4.供水水温:0∽40℃。

 5.电压:380V/50Hz。

四、电极加湿器主要特点

 1.配有微处理器控制,实现自动运行。

 2.液晶LCD显示。

 3.蒸汽产生量显示。

 4.自动排水清洗功能。

 5.不锈钢蒸汽分布管。

 6.简单方便的面板操作。

 7.可以实现内部控制或外部控制(可接受0∽10VAC或4∽20mA信号)。

五、技术参数

型号  (NDJ-)			04	08		15		23		32		45	64		90	130
电  压			380V/50HZ
相  位			3
加热电流			4.3	8.8		16.5		25.3		35.1		49.4	2*35.1		2*49.4	2*71.3
加湿量(Kg/h)			4	8		15		23		32		45	64		90	130
额定功率(KW)			3	6.1		11.4		17.5		24.3		34.2	2*24.3		2*34.2	2*49.4
控制电压			AC220V/50HZ或24VAC
控制形式			开关量控制/智能比例控制
加湿罐数量(个)			1										2	2			4
蒸汽 软管	ф22mm		1M
	ф35mm					1M							2M	4M		4M
冷凝水管ф10mm			1M										2M	4M		4M
蒸汽 分布 管	ф22mm		1根
	ф35mm					1根							2根	4根		4根
外形尺寸(mm)		宽	390			470			525				975	975		1100
		高	585			645			715				730	730		730
		厚	230			305			360				385	385		600
空机重量(Kg)			12		13	18	19		28		29		64	65		66
工作重量(Kg)			15		21	33	34		53		54		110	116		120

六、标准配置

1.NDJ-Z（整机）标准配置

  加湿器主机（箱体、加湿罐、进、排水电磁阀、底托、控制板）、蒸汽软管（1米）、蒸汽分布管、冷凝水管（1米）。

  选配件：湿度控制器

2.NDJ-O（OEM）标准配置

  加湿罐总成(加湿罐、进、排水电磁阀、底托)、控制板、蒸汽软管（1米）、蒸汽分布管、冷凝水管（1米）。

3.蒸汽分布管长度

蒸汽分布管直径	蒸汽分布管长度
ф22mm	300mm	450mm	650mm	850mm
ф35mm	300mm	450mm	600 mm	900mm	1200mm	1500mm





七、应用领域

 1.净化空调、组合空调、新风机组、恒温恒湿空调机组等。

 2.气调库、冷藏库、居室、会议室、办公室等。

 3.计算机房、程控机房、档案馆、博物馆等。
