: 高压喷雾加湿器

产品简介

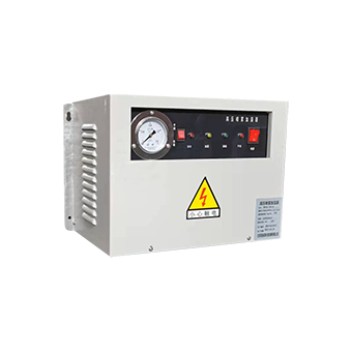

高压喷雾加湿器

一、高压喷雾加湿器特点

1 、等焓加湿方式，单机喷雾量可达600kg/h 。
2 、采用增压泵，运转平稳，噪声低，寿命长，安全可靠，且确保了供给喷头的水压恒定在
0.45MPa～0.6MPa范围内。
3 、陶瓷喷头，保证了喷出的水雾粒子的直径尽可能小，提高了加湿效率，且陶瓷喷头耐腐蚀、耐磨损。

4 、过滤系统，防止了喷头的堵塞。
5 、手动、自动操作一体化，可实现湿度的自动调节和控制。

二、、高压喷雾加湿器使用条件

1 、环境温温度：加湿器主机1~40 ℃≤ 80%RH 喷雾装置1~80 ℃。
2 、给水水质：自来水、净化水或同类水。3 、给水压力：≥ 0.1MPa 。
4 、给水温度：4~55 ℃。
5 、加湿段长度：0.45~1.1m 。
6 、进风风速：0.5~3.5m/s
7 、进风温度：≥ 15 ℃。

三、高压喷雾加湿器型号

四、高压喷雾加湿器技术性能表

型号	NHS-25	NHS-50	NHS-75	NHS-100	NHS-125	NHS-150	NHS-175	NHS-200	NHS-225	NHS-250	NHS-300	NHS-400	NHS-500	NHS-600
最大喷雾量（Kg/h）(0.5MPa)	36	54	90	108	126	162	180	216	234	252	306	414	504	612
喷头数量（个）	2	3	5	6	7	9	10	12	13	14	17	23	28	34
电源	交流220V/50Hz
额定功率	350W
供水管	DN15
主机重量	15 kg
主机外形	390 × 260 × 210（宽×高×厚)

说明：高压喷雾加湿器的加湿量与喷雾量是两个有着本质区别的概念。
加湿量是指在标准工况下，喷到空调机组内的水雾粒子在单位时间内（通常指每小时）被空气吸收的那部分水量（又称为有效加湿量）。
喷雾量是指加湿器在正常工作状态下，单位时间内（通常指每小时）所有喷头喷出的水雾总和。
有效加湿量= 喷雾量×加湿效率。

五、高压喷雾加湿器的选型计算

1 、有效加湿量（E）的计算：
E=1.2×Q×(X2-X1)×K
式中：E—有效加湿量(kg/h)

Q—新风量(m3/h)
1.2—空气密度

X1—加湿前空气的含水量(kg/kg干空气)

X2—加湿后空气的含水量(kg/kg干空气)
K=1.1(安全系数)

2 、喷雾量( W)的计算：
    W=E÷η
    式中：W—喷雾量(kg/h)
          E—有效加湿量(kg/h)
          η—加湿效率
    一般地，对于全新风空调机组η=33%，对于组合空调机组η=35%。

3、选型示例:

● 某一全新风空调机组的风量Q=20000 m ³/h ，室外空气温度t1=0 ℃，相对湿度ф1=50%RH，室内设计空气温度   t₂=20 ℃，相对湿度ф₂=50 %RH，选用高压喷雾加湿器进行空气加湿。
   根据焓一湿图查得：X₁=0.0019 kg/ kg 干空气X₂=0.0073 kg/ kg 干空气
   所需要的有效加湿量：
                 E=1.2×Q×(X2-X1)×K
                  =1.2×20000×(0.0073-0.0019)×1.1=142.6kg/h
所需要的喷雾量：W=E ÷ η=142.6÷33%=432.1 kg/h
   查表，满足该条件的高压喷雾加湿器型号为LHS-500 。
●若该空调机组为组合空调新风比为20%, 选用高压喷雾加湿器进行空气加湿
   所需要的有效加湿量: E=SG×Q×(X2-X1)×K
                         =1.2×20000×20%×(0.0073-0.0019)×1.1=28.5Kg/h
   所需要的喷雾量:L=E÷η=28.5÷35%=81.4Kg/h

六、快速选型

1.新风机组配高压喷雾加湿器选型表

（OA：0℃50%RH RA:20℃50%RH）

风量（m3/h）	1500	2000	2500	3000	4000	5000	6000	7000	8000	10000	12000	15000	18000	20000
加湿量(Kg/h)	10.7	14.3	17.8	21.4	28.5	35.6	42.8	49.9	57.0	71.3	85.5	106.9	128.3	142.6
加湿效率(Kg/h)	33%
喷雾量(Kg/h)	32.4	43.2	54	64.8	86.4	108	129.6	151.2	172.8	216	259.2	324	388.8	432
加湿器型号	NHS-50	NHS-50	NHS-75	NHS-75	NHS-100	NHS-125	NHS-150	NHS-175	NHS-175	NHS-225	NHS-300	NHS-400	NHS-400	NHS-500
喷头数量（个）	2	3	4	5	6	8	9	10	12	15	18	22	26	29

2.组合空调机组配高压喷雾加湿器选型表

（OA：0℃50%RH RA:20℃50%RH）

风量 (m³/h)	新风比10%				新风比20%				新风比30%
风量 (m³/h)	加湿量 (Kg/h)	喷雾量 (Kg/h)	加湿器型号	喷头数量(个)	加湿量 (Kg/h)	喷雾量 (Kg/h)	加湿器型号	喷头数量(个)	加湿量 (Kg/h)	喷雾量 (Kg/h)	加湿器型号	喷头数量(个)
2500	1.8	5.1	NHS-25	1	3.6	10.2	NHS-25	1	5.3	15.3	NHS-25	2
3000	2.1	6.1	NHS-25	1	4.3	12.2	NHS-25	1	6.4	18.3	NHS-25	2
4000	2.9	8.1	NHS-25	1	5.7	16.3	NHS-25	2	8.6	24.2	NHS-25	2
5000	3.6	10.2	NHS-25	1	7.1	20.4	NHS-25	2	10.7	30.5	NHS-50	3
6000	4.3	12.2	NHS-25	1	8.6	24.4	NHS-25	2	12.8	36.7	NHS-50	3
7000	5.0	14.3	NHS-25	1	10.0	28.5	NHS-50	2	15.0	42.8	NHS-50	3
8000	5.7	16.3	NHS-25	2	11.4	32.6	NHS-50	3	17.1	48.9	NHS-50	4
9000	6.4	18.3	NHS-25	2	12.8	36.7	NHS-50	3	19.2	55.0	NHS-75	4
10000	7.1	20.4	NHS-25	2	14.3	40.7	NHS-50	3	21.4	61.1	NHS-75	5
12000	8.6	24.4	NHS-25	2	17.1	48.9	NHS-50	4	25.7	73.3	NHS-75	5
15000	10.7	30.5	NHS-50	3	21.4	61.1	NHS-75	5	32.1	91.6	NHS-100	7
18000	12.8	36.7	NHS-50	3	25.7	73.3	NHS-75	5	38.5	110.0	NHS-125	8
20000	14.3	40.7	NHS-50	3	28.5	81.5	NHS-100	6	42.8	122.2	NHS-125	9
25000	17.8	50.9	NHS-75	4	35.6	101.8	NHS-125	7	53.5	152.7	NHS-175	11
30000	21.4	61.1	NHS-75	5	42.8	122.2	NHS-125	9	64.2	183.3	NHS-200	13
40000	28.5	81.5	NHS-100	6	57.0	162.9	NHS-175	11	85.5	244.4	NHS-250	17
50000	35.6	101.8	NHS-125	7	71.3	203.7	NHS-225	14	106.9	305.5	NHS-400	21
60000	42.8	122.2	NHS-125	9	85.5	244.4	NHS-250	17	128.3	366.6	NHS-400	25
80000	57.0	162.9	NHS-175	11	114.0	325.9	NHS-400	22	171.1	488.8	NHS-500	33
100000	71.3	203.7	NHS-225	14	142.6	407.3	NHS-500	28	213.8	611.0	NHS-600	41
120000	85.5	244.4	NHS-250	17	171.1	488.8	NHS-500	33	256.6	733.2	2*NHS-400	49
