干蒸汽加湿器具有蒸汽分布均匀，无局部过饱和现象；安装简单、维护费用低
加湿快速、洁净等优点，已广泛应用于制药车间、医院手术室、电子厂、印刷、纺织、烟草、菌类培养室等对湿度要求高的场所。
概述

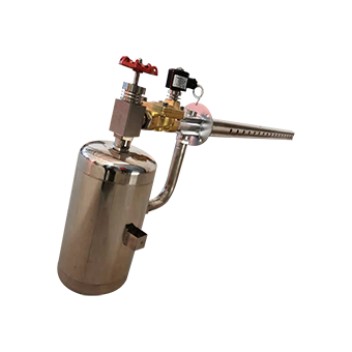

干蒸汽加湿器具有蒸汽分布均匀，无局部过饱和现象；安装简单、维护费用低；加湿快速、洁净等优点，已广泛应用于制药车间、医院手术室、电子厂、印刷、纺织、烟草、菌类培养室等对湿度要求高的场所。
干蒸汽加湿器分为：手动干蒸汽加湿器（NQS系列）、电磁干蒸汽加湿器（NQC系列、电动干蒸汽加湿器（NQD系列大系列。
接通经减压和过滤的饱和蒸汽,饱和蒸汽在蒸汽套管内轴向流动,利用蒸汽的潜热对喷管的中心管预热,确保中心喷管喷出的是干蒸汽，然后经弯管进入汽水分离室;带有凝结水的饱和蒸汽经内部挡板后,迫使蒸汽产生旋转，且竖直上升流动,此时蒸汽流动速度大大降低,促使凝结水与蒸汽分离,凝结水经蒸发室底部的冷凝水出口排出。
分离出凝结水的蒸汽经调节阀口进入已被预热的干燥室,干燥室内充满不锈钢介质,吸收流动蒸汽的噪声,并对蒸汽中残留的水份进行二次过滤、分离，凝结水经蒸发室底部的冷凝水出口排出;
当需要加湿时，打开调节阀，最后干燥的蒸汽进入喷管的中心管,从带有不锈钢的消声网孔中喷出,实现对空气的加湿。
二. 干蒸汽加湿器特点
表一
3.干蒸汽加湿器喷管长度与机组(或风道)宽度对应表
表二
|
喷管型号 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
L9 |
L10 |
L11 |
L12 |
L13 |
|
|
喷管长度(ｍｍ) |
310 |
460 |
610 |
910 |
1220 |
1500 |
1820 |
2100 |
2450 |
2740 |
3050 |
3350 |
3650 |
|
|
机组内腔宽度(ｍｍ) |
最小 |
290 |
440 |
590 |
890 |
1200 |
1480 |
1800 |
2080 |
2430 |
2720 |
3030 |
3330 |
3630 |
|
最大 |
360 |
510 |
760 |
1070 |
1310 |
1630 |
1910 |
2210 |
2510 |
2810 |
3110 |
3410 |
3710 |
|
表三
|
型号 |
A |
B |
C |
D |
H |
G |
Z |
Φ |
|
NQS-15 |
30 |
100 |
180 |
280 |
320 |
1/2” |
1/2” |
159 |
|
NQS-20 |
30 |
100 |
180 |
280 |
320 |
3/4” |
3/4” |
159 |
|
NQS-25 |
50 |
100 |
220 |
300 |
420 |
1” |
1” |
159 |
|
NQS-32 |
50 |
100 |
220 |
300 |
420 |
11/4” |
11/4” |
159 |
2) 电磁式干蒸汽加湿器
表四
|
型号 |
A |
B |
C |
D |
H |
G |
Z |
Φ |
|
NQC-15 |
30 |
100 |
190 |
365 |
320 |
1/2” |
1/2” |
159 |
|
NQC-20 |
30 |
100 |
190 |
365 |
320 |
3/4” |
3/4” |
159 |
|
NQC-25 |
50 |
100 |
220 |
385 |
420 |
11/4” |
11/4” |
159 |
|
NQC-32 |
50 |
100 |
220 |
385 |
420 |
11/4” |
11/4” |
159 |
|
型号 |
A |
B |
C |
D |
H |
G |
Z |
Φ |
|
NQD-15 |
30 |
100 |
190 |
365 |
320 |
1/2” |
1/2” |
159 |
|
NQD-20 |
30 |
100 |
190 |
365 |
320 |
3/4” |
3/4” |
159 |
|
NQD-25 |
50 |
100 |
220 |
385 |
420 |
11/4” |
11/4” |
159 |
|
NQD-32 |
50 |
100 |
220 |
385 |
420 |
11/4” |
11/4” |
159 |
|
加湿器型号 |
15型 |
20型 |
25型 |
32型 |
|
介质类性 |
饱和蒸汽 |
|||
|
介质温度℃ |
0～180 |
|||
|
工作压力MPa |
0-1.6 |
|||
|
额定流量系数（Kv） |
2.8 |
5.4 |
9 |
15 |
|
泄漏量（ml/min） |
小于Kv值的5％ |
|||
|
阀座、阀芯材料 |
铜合金或不锈钢 |
|||
|
电源 |
AC220V/50Hｚ或DC4V |
|||
|
功耗 |
AC小于60VA DC50W |
|||
●电动调节阀技术参数
|
加湿器型号 |
15型 |
20型 |
25型 |
32型 |
|
流量特性 |
等百分比 |
|||
|
介质温度℃ |
0～180 |
|||
|
工作压力MPa |
0-1.6 |
|||
|
额定流量系数（Kv） |
2.8 |
5.4 |
9 |
15 |
|
泄漏量（ml/min） |
小于Kv值的0.01 |
|||
|
阀座、阀芯材料 |
铜合金或不锈钢 |
|||
|
运行时间（S） |
120 |
|||
●电动执行器的性能参数
表六
|
电动执行器型号 |
VA-7150(基本型) |
VA-7152(电子定位型) |
|
作用/控制 |
可逆、增量控制 |
比例控制 |
|
电源 |
交流24V+15％/-10％ 50Hｚ/60Hｚ |
|
|
输入信号 |
--- |
直流0～10V或4～20ｍＡ |
|
输入阻抗(KΩ) |
---- |
100 |
|
功率损耗(VA) |
5.5 |
13.0 |
|
工作环境 |
-5～55℃ 90％RH 不结露 |
|
|
全行程时间(S) |
120 |
|
