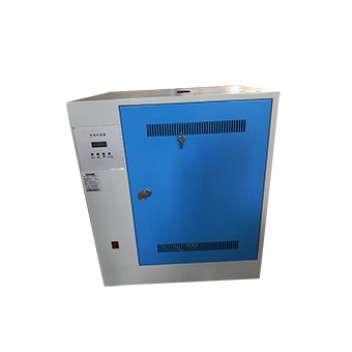

电热式加湿器

• 产品简介

电热式加湿器

一、电热式加湿器工作原理
　　电热式加湿器是依据电阻加热的原理，电加热管浸没在水中，电热管通电后，依据焦耳定律，电热管产生热量，从而使水变成水蒸汽。电热式加湿器创造一个湿度环境有三个过程：
　　1.产生蒸汽：通过电加热使水沸腾产生蒸汽。
　　2.控制：通过加湿器配有的微机控制蒸汽的产生及供应。
　　3.传播：通过蒸汽扩散装置把水蒸汽送入空气处理机或风管内的气流。
　　这三个过程的部件作为一个系统共同工作构成了一台完整的电热式加湿器。

二、工作特点
　　1.性能稳定可靠。电加热管采用低功率设计，延长了电热管的寿命.不锈钢材质制作,耐腐蚀、可清洗，使用寿命长。使用更灵活，适用于各种水质、自来水、软化水，反渗透水或去离子水。适用于各种环境，可灵活的使用及调节。
　　2.维护工作量少
　　　水表面除污（泡沫）器去除漂浮在水面上的矿物杂质，去除表面污垢。
　　　水箱内配有电磁阀，定时控制排水，可以有效地去除沉淀的矿物质及杂质。
　　3.反复的热胀，冷缩使水箱及电热管表面的水垢不断脱落。
　　4.结构，用常用工具就可以方便的进行检视和维修。
　　5.电路：三级电路保护：短路、过电流、漏电保护使其免去用户的担心。
　　6.防干烧，当电热元件露出水面时，防干烧装置（恒温器）启动，切断其他加热元件的电源，保护电热元件不被烧坏。
　　7.保温：以适用各种工作环境及减小能量的损失。
　　8.控制灵活：可实现开关双位控制，时间比例控制，可控硅整流控制，接受各种标准控制信号。
　　9.配备有RS232或RS485接口，可实现集群控制，以方便用户使用（自选）。
　　10.键板界面显示当前机器运行状况，可方便的进行湿度设定及调节。

三、三种控制方式：
　　1.开关式控制：接受讯号即开（关），无讯号即关（开）无法达到控制湿度，一般控制在RH±5%之内。
　　2.时间比例控制：根据实际工况变化，采用模糊逻辑的PID算法，自动修正参数，调节可变功率达到维持湿度的节能状态。
　　3.比例控制：智能调控模块切割相角输出功率，经控制器的计算输出控制信号，使功能输出与控制信号成线性对应。控制可达RH±1%之内
四、NDR型电热式加湿器的构成

五、安装方式1、挂装

注：挂装时采用M8螺柱与空调连接，将加湿器挂在上面，然后再用M8螺母固定。

• 立装、吊装

注：◎支架可根据实际情况定做。
　　◎喷管中冷凝水可再利用，只要把它再接入水箱中即可。

七、蒸汽扩散装置的连接
　　NDR型电热式加湿器有两种蒸汽扩散装置可选。
1、蒸汽喷射管（与空调配套）

不锈钢喷管长管：根据空调截面宽度选定：

喷管尺寸（mm）	290	590	790
空调宽度（mm/）	>290+300	>590+300	>790+300

• 直吹风扇

高温橡胶软管：用于加湿器主机与喷管的连接。

内径（mm）	Φ25	Φ32
加湿量（Kg/h）	2-20	24-120

注：
　　★连接管路长度在3米之内，可采用供汽软管，连接管路长度大于3米时，用钢性管连接，接管可以与加湿器一起订购。
　　★喷杆与障碍物的距离应保持在400mm以上。
　　★加湿器喷杆与湿度控制感应元件之间应保持2米以上的距离。
　　★喷杆应尽可能安装在加热器之后。
